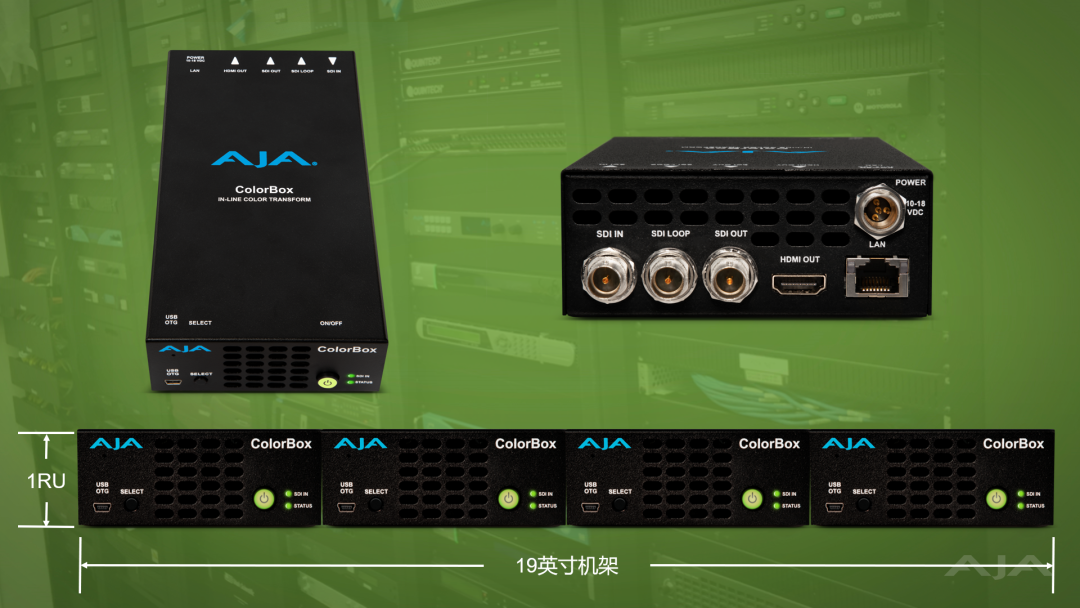

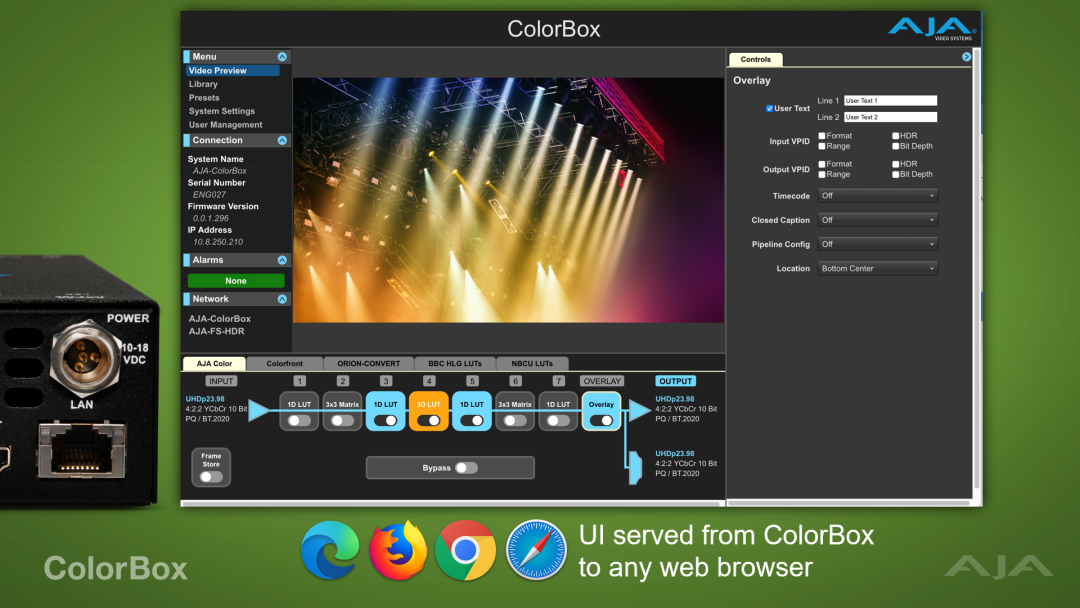

调色师必备利器！AJA ColorBox——HDR/SDR同播及影视拍摄现场及后期调色解决方案（应用篇）ColorBox是一款便携式硬件LUT调色盒，适用于各种色彩管理工作流程，专为满足广播电视和影视现场制作的视频色彩转换需求而设计。它支持标准动态范围 (SDR)、高动态范围 (HDR) 和宽色域 (WCG) 信号，配备12G-SDI 和 HDMI 2.0输入/输出接口，通过单条线缆支持高达 4:2:2 10 bit60P或 4:4:4 12 bit 30P的4K HDR信号，内置多个独特影像风格的调色器通道。用户可以通过有线网络，或使用第三方 WiFi USB 适配器通过无线连接访问网页用户界面，轻松管理色彩处理选项。 精巧紧凑的硬件外观和超低延迟 ColorBox非常轻巧，体积只有10×19×42厘米，重量不到0.5千克，适合各种移动应用。您可以在1RU 的机架空间中安装最多四台ColorBox，从而轻松添加到各种现场和后期制作系统，如DIT制作车、飞行箱系统和设备机架中。其采用超静音风扇技术，位置合理的通风口设计，将冷空气从设备前部吸入，并将热空气从后部排出，保证了设备长时间运行的安静稳定。
ColorBox 带有一系列可供选择的调色器通道，可根据您的制作需求选择任何特定的通道模式。五个可选的调色器通道模式分别为： ■ Colorfront色彩模式。采用Colorfront公司的调色技术，可在 SDR、HLG 和 PQ 之间进行 多次转换，主要针对广播电视转换应用而设计，旨在保持变换过程中源信号的感知完整性。 ■ NBCU LUT模式。由 NBC环球传媒集团与 Cromorama 公司合作开发，专为电视广播电视设计，包括 SDR、HLG 和 PQ LUT，可在不影响SDR 内容的情况下最大限度地提高 HDR 的动态范围和色彩空间。 ■ BBC HLG LUT 模式。BBC HLG LUT 是一种广泛使用的行业标准，由 BBC广播公司为其包括体育直播在内的HLG 电视节目制作而开发。通过自动完成LUT设置，降低了出现人为错误的可能性。 ■ ORION-CONVERT 模式。将 Cromorama 公司调色技术的力量带入到基于硬件的实时转换，应用利用浮点数学进行转换以获得更高精度的结果。该色彩处理技术曾用于2020年欧洲杯、2020年东京奥运会、2022年北京冬奥会等赛事的转播制作中。
广泛适用于各种应用场景 ● 现场制作HDR转换

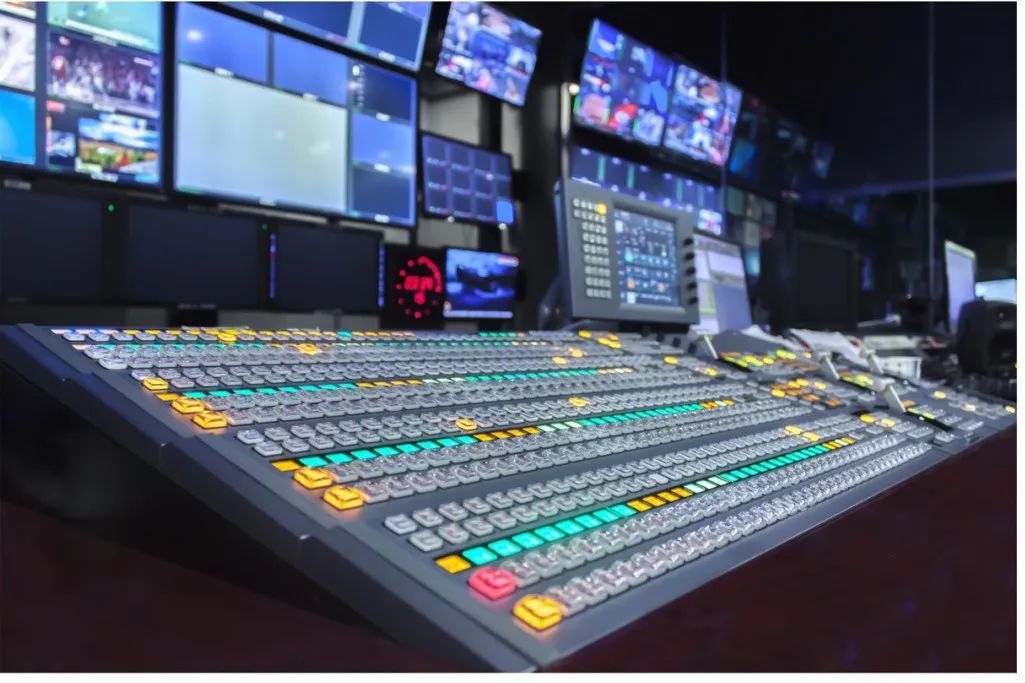

用于电视直播和现场节目制作的 4K超高清SDR 和 HDR处理通道。转播车和其他现场制作系统可以轻松使用 ColorBox 将 SDR 信号转换为 HDR，或将 HDR 转换为其他传输格式。ColorBox内置的多个不同的调色器通道模式提供了管理 HDR 工作流程的所有必要工具。对于基于硬件的控制，SKAARHOJ 和 CyanView 已将 ColorBox 的本地控制集成到他们的控制面板产品中。 ● 现场影像风格管理和调色
ColorBox是在放映室中显示准确颜色的完美选择。可将ColorBox应用了LUT的SDI 或 HDMI 输出连接到支持全12bitRGB 处理能力的投影仪或显示器等终端设备。

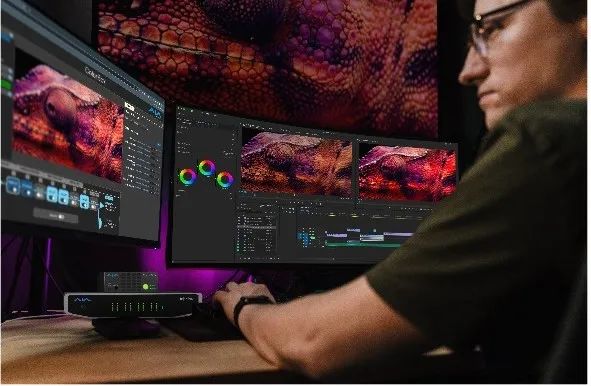

● 监视器校准  后期制作，在任何需要最高质量的显示校准的场合，ColorBox 都可以帮助提供内置的高质量测试图像和原始视频处理。ColorBox 工作流程示例

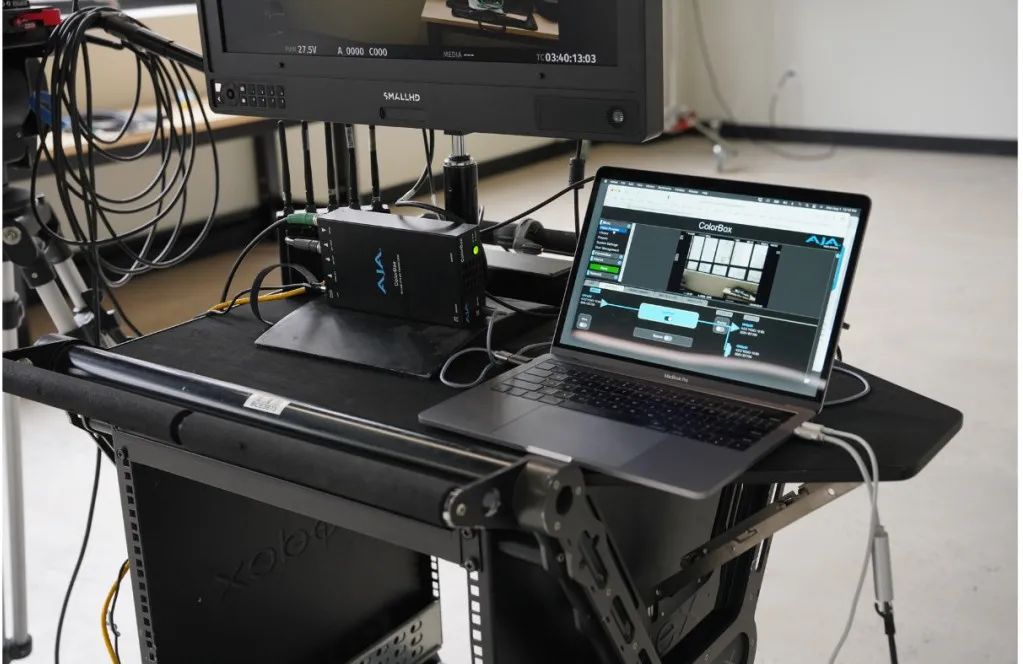

在这个工作流程中，来自 4K 电影摄影机系统的现场信号通过 12G-SDI 输入到 ColorBox， 在ColorBox 中应用3D LUT，模拟电影的风格并通过 HDMI 2.0 输出供DIT监看。同时，摄影指导（DP）通过 12G-SDI 监看应用了相同的3D LUT的视频，以获得更关键的反馈。DIT 人员可以轻松控制，根据制作需要选择不同的3D LUT。ColorBox 上的环通输出连接到 Ki Pro Ultra 12G硬盘录像机，用于录制没有应用 LUT 的高质量视频信号。第三方工具可以动态调整颜色决策列表 (CDL) 值以进行现场调色。  在这个工作流程中，Ki Pro Ultra 12G 录像机用来播放样片，通过 12G-SDI 输出连接到 ColorBox。笔记本电脑、HDMI显示器和ColorBox的组合可以在相对较小的区域内提供强大的解决方案，可轻松部署在酒店房间或普通会议室中。可以根据回放需求应用当天早些时候在拍摄中使用的 LUT，还可以实时调整或替换不同的影像风格。超高清现场直播工作流程——HDR 转换和管理
在这个工作流程中，4K 摄影机的 12G-SDI 输出通过 KUMO 3232-12G SDI 矩阵调度到ColorBox A 和 B。ColorBox A 设置为输出HDR 视频信号，同时ColorBox B输出SDR 视频信号。两台ColorBox的输出通过矩阵分别传输到4K HDR和4K SDR 监视器。实时比较HDR 和 SDR 视频输出的画面非常有价值，可以确保录制的视频最大化符合所有可交付格式的需求。
|
