TriCaster和NDI完美变身大型三甲医院手术示教系统

用先进的视技术提升临床教学质量

这套全新的手术示教直播系统由上海上适系统工程有限公司负责设计与系统集成，该公司是NewTek品牌在上海市十多年的合作伙伴，有着丰富的各类演播室、多媒体教室/会议室、EFP制作等系统的集成经验。

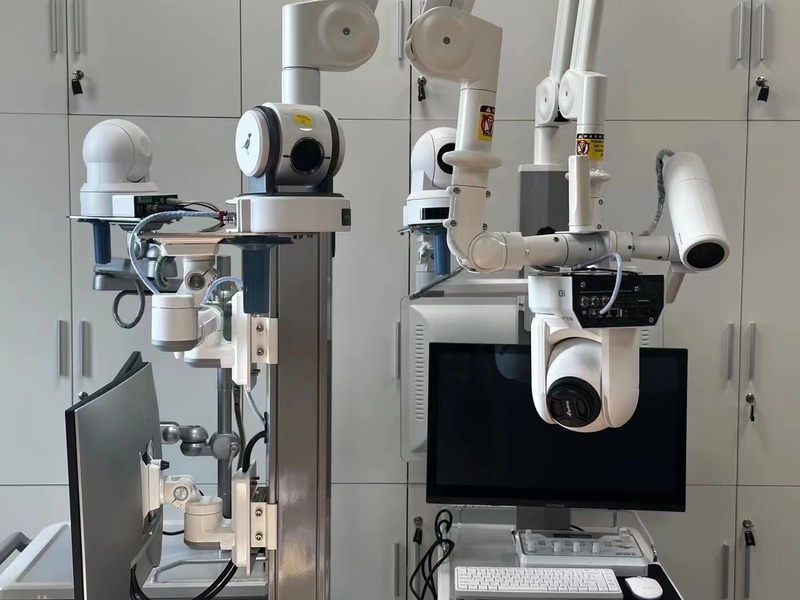

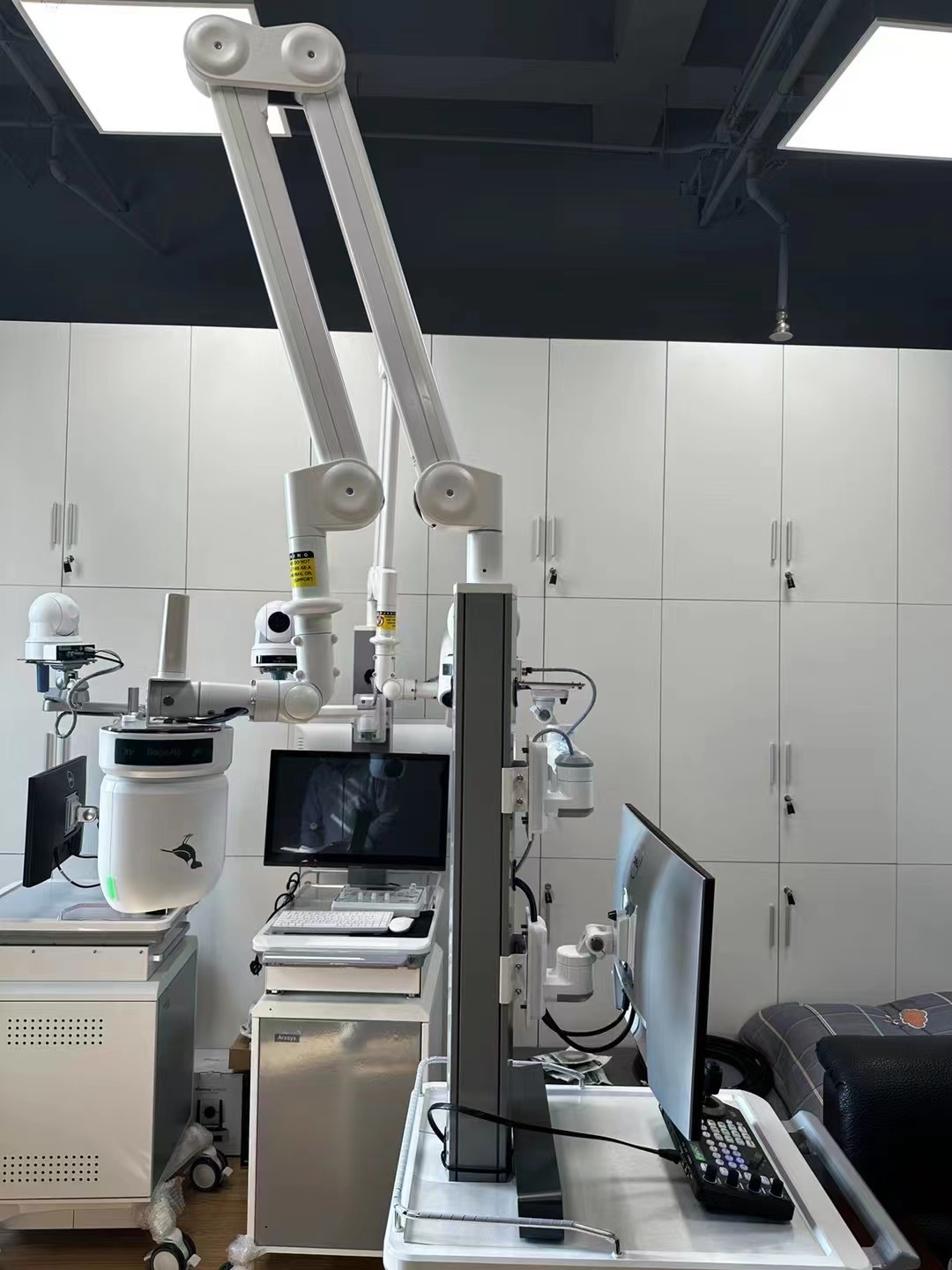

“示教车”最主要的设备是两台NDI PTZ云台摄像机、机械臂以及控制摄像机画面运动的控制面板。其中1台摄像机采用倒立吊装的方式用于俯拍一些手术时的特写镜头，其具备4K成像器、高倍变焦、超高灵敏度和流畅的平移俯仰运动等特性。还有最重要的，广播质量的视频画面输出，使其可以在各种复杂手术室环境中清晰的拍摄手术部位，很好的满足了一些术野较小、操作复杂的教学内容需求。另外一台摄像机则用于手术台正面全景拍摄。

除了摄像机画面以外，手术示教时还需要配合使用各种医疗仪器，包括腔镜、关节镜、DSA（数字减影血管造影）等。上适公司在设计系统时也充分考虑了这些信号源的接入，在“示教车”上预留了多个HDMI/DVI/SDI到NDI的转换网关，可以根据需要轻松连接不同仪器的输出。

手术教学直播时，由一名操作人员在现场控制摄像机拍摄内容，主刀医生的头戴式无线话筒连接到PTZ摄像机将现场音频加嵌到视频中。所有摄像机和医疗仪器的信号都通过交换机连接到手术室预留的网络接口，以此连接到新建大楼时专门设计的千兆视频局域网，从而通过网络将100M的高质量NDI视频信号传输到任意位置的远程“EFP制作车”。

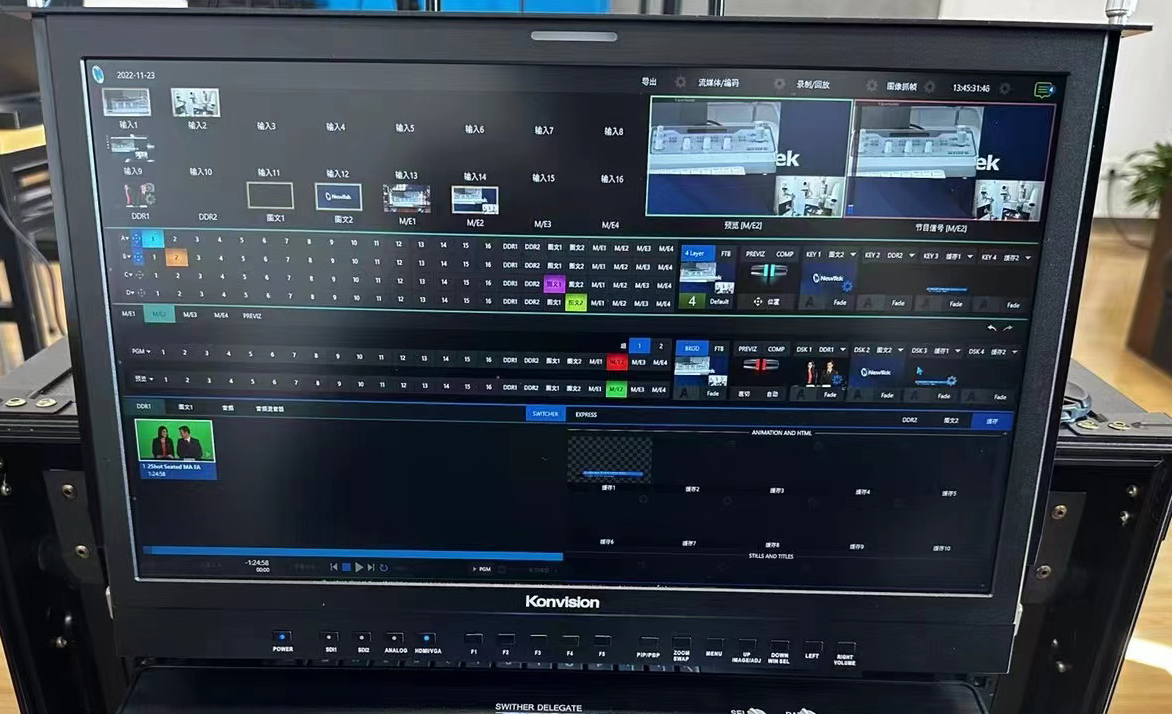

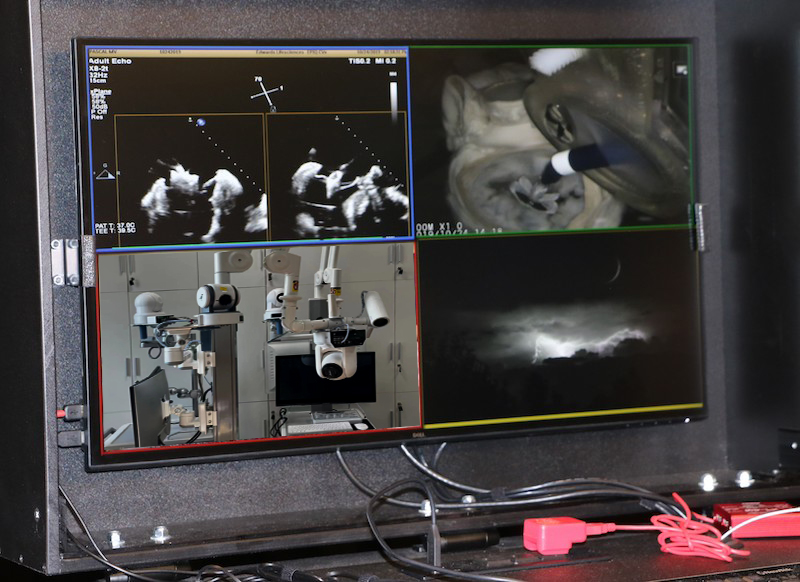

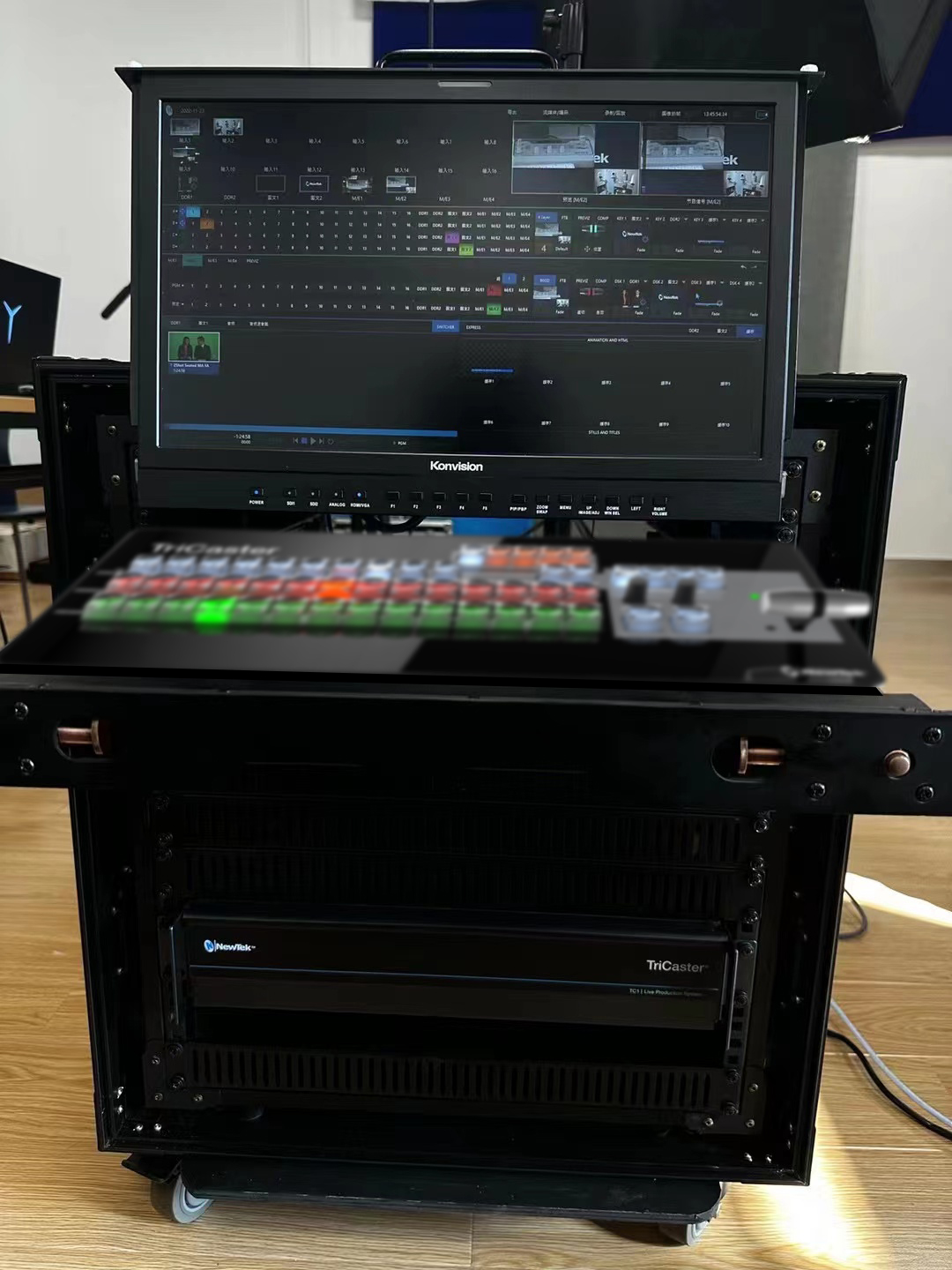

后端的“EFP制作车”的核心设备是1台TriCaster TC1现场制作系统。上适的工程师充分利用了TriCaster强大的M/E功能，将最终的输出分别设置为四画面分割、双开窗、画中画、单画面等布局，后端的讲师可以根据手术进程和讲解的需要一键切换，更好的传递授课内容。后端讲师和学生的声音同样通过无线话筒连接到TC1，与TC1输出的混合视频加嵌，再通过网络返送给手术室现场“示教车”的显示器和音箱，从而实现了前后端的实时沟通。

TC1最终输出的视音频信号除了可以连接到学生所在的教室/会议室大屏和音响系统，还可以通过内部网络在任意位置的PC终端和大屏上显示。配合示教系统，医院还采购了新的后期非编和存储系统，将手术的影像录制作为资料，编辑整理成资料库，提供给学习者进行点播观摩。

未来可扩展的更多应用场景

医院技术团队对这套新建成的示教系统非常满意，不仅因为其提供了前所未有的丰富的高质量视频内容，解决了以往只能录播和现场教学受距离限制等问题，还因为其用户界面简洁友好，操作方便，无需专业视频技术知识，任何人都可以快速上手。而更令用户惊喜的是这套系统与各种传统视音频及互联网软硬件系统的无缝连接所带来的各种扩展应用的可能。
